Ce guide présente, en clair et sans détour, le principe du va-et-vient : deux modules reliés par des navettes permettent d’allumer et d’éteindre la lumière depuis deux endroits différents. Il explique aussi les règles de sécurité à respecter avant toute intervention.

Avant tout branchement, couper l’alimentation au tableau électrique et contrôler l’absence de tension au multimètre. Pour un circuit d’éclairage, la norme NF C 15-100 préconise un disjoncteur 10A et des conducteurs en 1,5 mm².

Le rôle des fils est simple : la phase arrive sur la borne L, le retour vers la lampe est lui aussi sur L selon le schéma, et les deux navettes se connectent aux bornes 1 et 2. Les couleurs usuelles sont bleu pour le neutre, vert/jaune pour la terre et rouge/noir/marron pour la phase.

Deux cas fréquents guident le choix du câblage : Cas A (phase et retour au même appareil) et Cas B (phase sur le premier, retour sur le second). Promesse : la suite propose un pas-à-pas pratique, adapté au neuf comme à la rénovation, pour brancher proprement et vérifier les points de fin de chantier.

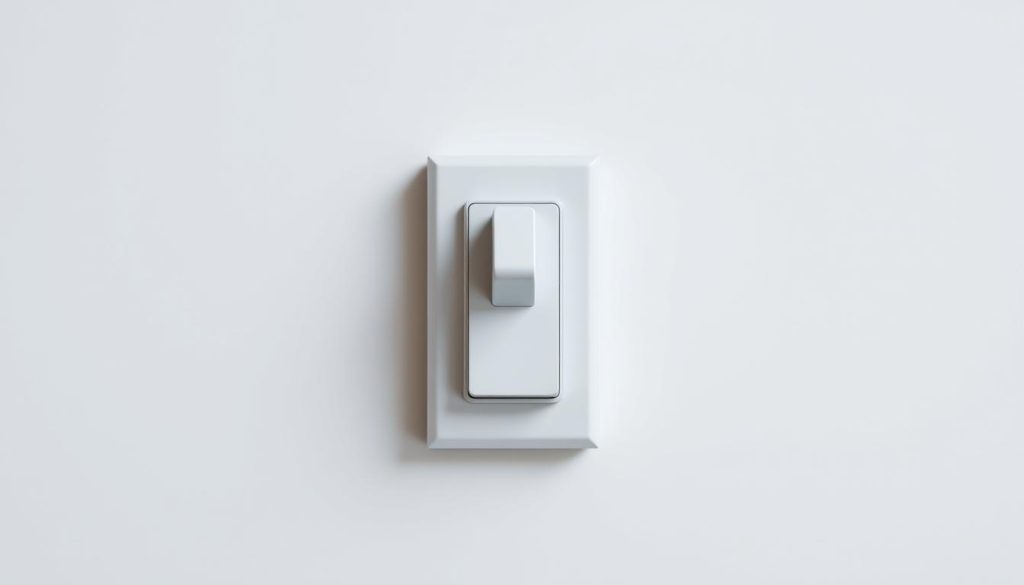

Comprendre l’interrupteur va-et-vient et ses usages

Grâce à deux modules reliés par des navettes, la lumière se commande depuis deux positions. Ce montage donne la possibilité d’allumer et d’éteindre la lampe depuis deux endroits différents sans revenir sur ses pas.

Allumer/éteindre la lumière depuis deux endroits différents

Le principe repose sur deux points de commande synchronisés. Les navettes relient les bornes 1 et 2 entre les deux appareils, tandis que la borne L reçoit la phase ou le retour.

Interrupteur simple vs va-et-vient : quel montage pour quel besoin

Un interrupteur simple ne commande qu’un seul point. Le va-et-vient convient quand les circulations sont fréquentes ou multi-accès.

Où l’installer : couloirs, escaliers, chambres, pièces de passage

Usage recommandé en France : couloirs moyens, cages d’escalier, chambres (entrée/chevet) et pièces de passage. Avantage : ergonomie et sécurité de déplacement.

Conseil : planifier la place et la hauteur avant l’installation. Respecter les bornes et le câblage assure un fonctionnement identique quelle que soit la marque.

Sécurité et conformité avant de brancher un interrupteur va-et-vient

Pour travailler en sécurité, couper l’alimentation au tableau puis contrôler l’absence de tension avec un multimètre. Cette étape se fait au disjoncteur général ou au divisionnaire dédié au circuit d’éclairage.

Respecter la norme NF C 15-100 : placer l’appareil entre 0,90 m et 1,30 m du sol et utiliser des conducteurs de section 1,5 mm² sur les circuits d’éclairage. Ces règles garantissent accessibilité et conformité pour toute installation.

Codes couleur et bornes : bleu pour le neutre, vert/jaune pour la terre, rouge/noir/marron pour la phase. Connecter la phase sur la borne L et identifier le retour lampe sur L du second module. Les fils navettes vont sur les bornes 1 et 2, en conservant l’ordre entre les deux positions.

Travailler toujours hors courant, porter des EPI et, si besoin, vérifier la continuité hors tension. Aucune approximation n’est tolérée : la sécurité prime sur la rapidité.

Matériel et outils pour l’installation (neuf ou rénovation)

Préparer la liste des éléments évite les retards et les erreurs. Avant de commencer, regrouper tout le nécessaire facilite l’intervention et sécurise le chantier.

Éléments indispensables

Matériel : deux interrupteurs va-et-vient complets (mécanisme + plaque), conducteurs 1,5 mm², fils navettes (souvent orange), boîte encastrement 1 poste 40–50 mm ou appareil en saillie selon le type d’encastrement.

Outillage et consommables

Toursnevis isolé, pince à dénuder, pince coupante, multimètre fiable, scie-cloche et niveau à bulle. Prévoir gaine, moulures, chevilles et étiquettes pour repérer phase, retour et navettes.

Connexions : vérifier les bornes L, 1 et 2 sur les mécanismes et la compatibilité des plaques (Legrand, Hager). En rénovation, anticiper le passage des fils électriques dans les gaines ou ajouter des goulottes en respectant les rayons de courbure et le remplissage.

Conseil pratique : préparer des longueurs suffisantes de fil et prendre une photo de l’existant avant démontage pour faciliter le remontage.

Créer un circuit va-et-vient neuf étape par étape

Commencer par tracer le parcours des gaines facilite chaque étape du montage. Planifier le trajet depuis le tableau électrique jusqu’au premier point et vers le point lumineux avant tout perçage.

Tirer les câbles

Tirer les conducteurs nécessaires : phase, neutre et terre vers le luminaire. Passer deux navettes entre les deux interrupteurs et le fil de retour vers la lampe.

Dénuder environ 10 mm et repérer chaque fil par couleur ou étiquette pour éviter les inversions au branchement.

Préparer l’encastrement

Percer avec scie-cloche, fixer la boîte encastrement à la bonne profondeur et dégager des passages propres pour les deux fils navettes.

Raccorder et sécuriser

Sur le premier interrupteur, connecter la phase en borne L puis les navettes en 1 et 2. Sur le second, mettre le retour en L et les navettes en 1 et 2.

Avant toute remise sous tension : vérifier l’absence de courant au multimètre et s’assurer que les conducteurs sont bien logés.

Raccorder le circuit au disjoncteur 10A du tableau électrique avec du 1,5 mm². Tester le fonctionnement des deux interrupteurs avant de poser les plaques et finir les murs.

Remplacer un interrupteur simple par un va-et-vient

La conversion d’un point simple en deux commandes commence par un repérage visuel et électrique des fils. Cette étape évite toute confusion lors du branchement et facilite l’ajout du second point.

Ajout du second point et reprise du câblage

Procédure rapide :

• Couper le courant et démonter le mécanisme existant. Repérer la phase et le retour lampe visuellement et avec un testeur hors tension.
• Choisir l’emplacement du second point. Vérifier le passage pour deux navettes (gaine ou moulure).
• Tirer deux navettes entre les deux boîtiers et identifier chaque fil pour éviter les inversions.
• Raccorder le premier module : phase sur L, navettes sur 1 et 2. Sur le second : retour lampe sur L, navettes sur 1 et 2.
• Soigner le cheminement et le rayon de courbure des fils pour un encastrement propre.

Vérifier toujours la solidité des connexions par un léger tirage sur chaque fil, puis tester le fonctionnement avant de poser les plaques.

Remarque : si le circuit d’éclairage est conforme, aucun disjoncteur supplémentaire n’est nécessaire. En rénovation, privilégier des moulures si le passage dans la paroi est impossible.

Installer un interrupteur va-et-vient : schémas de branchement

Deux configurations courantes répondent aux situations de chantier. Le choix influence le tirage des fils et le point de départ de la phase.

Cas A : phase et retour lampe au même appareil

Dans ce type, la phase et le retour vers le point lumineux arrivent au même mécanisme.

Schéma verbal : tirer deux navettes entre les deux appareils et ajouter la phase au premier. Sur le premier module, le fil phase (rouge/noir/marron) va en borne L. Les navettes (souvent orange) se connectent sur 1 et 2 et rejoignent les bornes 1 et 2 du second module.

Cas B : phase au premier, retour au second

La phase est fournie au premier appareil; le retour lampe part du second.

Il suffit de tirer deux navettes entre les deux appareils. Sur le premier, mettre la phase en L et les navettes en 1/2. Sur le second, connecter le retour en L et les navettes en 1/2.

Connexions, couleurs et bonnes pratiques

• Borne L : affectée à la phase ou au retour selon le module.
• Bornes 1 et 2 : dédiées aux fils navettes ; respecter l’ordre 1→1 et 2→2 pour éviter les inversions de commande.
• Respecter les couleurs : neutre bleu, terre vert/jaune, navettes orange, fil phase rouge/noir/marron. Section 1,5 mm² pour l’éclairage.
• Conserver des longueurs suffisantes dans la boîte pour serrage et futures interventions.
• Vérifier hors tension la continuité des deux fils navettes et s’assurer que le circuit est protégé par un disjoncteur 10A et bien repéré au tableau.
• Éviter le croisement excessif des conducteurs dans l’encastrement ; finir par un test à blanc sans refermer pour valider la commande.

Conseil : toujours contrôler la continuité hors tension et garder l’ordre des navettes entre les deux modules.

Tests, réglages et remise sous tension

Un contrôle méthodique des bornes et de l’isolation prévient la plupart des défauts après câblage.

Avant toute remise sous tension, vérifier le serrage de chaque borne et l’absence de cuivre apparent ou de fils pincés. Confirmer que les mécanismes sont bien engagés et que l’encastrement laisse assez de place pour les conducteurs.

Rétablir l’alimentation au disjoncteur depuis le tableau électrique. Tester ensuite depuis chaque interrupteur pour allumer et éteindre la lampe. Essayer toutes les positions possibles des bascules pour valider le fonctionnement du va-et-vient.

Si une anomalie apparaît, couper le courant et contrôler l’affectation des fils sur L/1/2. Vérifier l’absence d’échauffement ou de jeu mécanique. En cas de doute, maintenir hors tension et mesurer la tension ou la continuité au multimètre.

« Ne jamais laisser une installation sous tension sans vérification complète »

Documenter le type de montage (Cas A ou B), finaliser l’encastrement et nettoyer la zone. Cela garantit une installation sûre et facile à maintenir.

Brancher un interrupteur double allumage en va-et-vient

Un double allumage permet de commander deux circuits depuis la même plaque tout en conservant la logique d’un va-et-vient pour chaque commande.

Deux boutons, deux circuits d’éclairage, même emplacement

Chaque bouton pilote une lumière distincte. On traite donc deux montages va-et-vient indépendants, alignés dans le même cadre mécanique.

Spécificités du câblage: pont de phase et retours séparés

• Prévoir un pont de phase entre les deux bornes L du premier mécanisme pour alimenter les deux commandes.
• Tirer des navettes dédiées pour chaque bouton : deux fils navettes par circuit entre les deux points.
• Au second mécanisme, raccorder les deux retours séparés en borne L, chacun vers sa lampe.
• Respecter le repérage des fils et des couleurs pour éviter toute inversion entre les circuits.
• Vérifier la capacité de la boîte d’encastrement pour le volume de fils supplémentaires.

Conseil : tester chaque circuit indépendamment, puis ensemble, et vérifier le serrage des bornes. Le circuit doit rester protégé par un disjoncteur 10A conforme à la norme.

Alternatives et cas particuliers: va-et-vient sans fil et sans neutre

Pour les rénovations où creuser des saignées est impossible, la solution radio évite tout passage de gaine.

La version sans fil permet de créer un second point de commande sans tirer de fils. Un émetteur sans fil communique par radio avec un récepteur placé près du luminaire. C’est pratique quand la place est limitée ou que les chemins de gaines sont indisponibles.

Interrupteur radio pour éviter les goulottes en rénovation

Principe sans neutre : certains kits intègrent un module récepteur côté lampe et un émetteur au mur. Le récepteur gère la phase et le retour, l’émetteur n’a pas besoin de neutre.

• Permet d’ajouter des points sans gros travaux.
• Portée radio à vérifier selon l’environnement.
• Compatibilité avec le type de lampe et la charge à contrôler.
• Coût généralement supérieur au câblage classique.

Conseil : tester le fonctionnement avant fixation définitive et respecter les règles de sécurité même sans tirer de fils.

Le choix doit tenir compte de la portée radio, de la charge de la lampe et de l’emplacement logique pour le second point. En cas de doute, solliciter une aide professionnelle pour sécuriser l’installation.

Pour une installation fiable et durable

Des connexions propres et des contrôles réguliers assurent une installation sans surprise. Privilégier des conducteurs bien dénudés, sans brin arraché, et serrer fermement chaque borne pour éviter échauffement et faux-contact.

Respecter la norme NF C 15-100 : section 1,5 mm², protection par disjoncteur 10A, codes couleur et hauteur d’implantation entre 0,90 m et 1,30 m. Identifier clairement la phase et les deux fils navettes pour faciliter tout entretien futur.

Après le branchement, réaliser des tests de continuité et de fonctionnement. Vérifier l’absence d’échauffement et maintenir un rayon de courbure correct dans la boîte d’encastrement. Tenir le tableau à jour et, si un doute subsiste, demander l’aide d’un électricien qualifié pour sécuriser le circuit et les points de commande.
